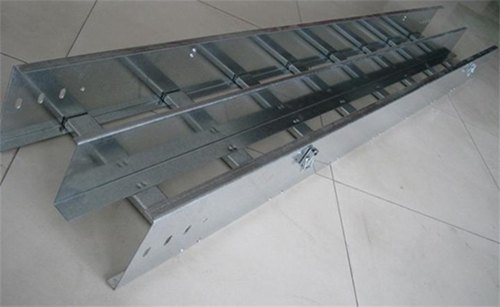

根據施工全迅網確定始端到終端位置,沿全迅網紙標定走向,找好水平、垂直、彎通,用粉線袋或畫線沿不銹鋼電纜橋架走向在墻壁、頂棚、地面、梁、板、柱等處彈線或畫線,并均勻檔距畫出支、吊、托架位置。

預埋鐵件或膨脹螺栓

(1) 預埋鐵件的自制加工不應小于120mm×80mm×6mm,做法如本標準6.3.7.2全迅網6.3.7.2。其錨固圓鋼的直徑不小于10mm。

(2) 緊密配合土建結構的施工,將預埋鐵件平面緊貼模板,將錨固圓鋼用綁扎或焊接的方法固定在結構內的鋼筋上;待混凝土模板拆除后,預埋鐵件平面外露,將支架、吊架或托架焊接在上面進行固定。

(3) 根據支架承受的荷重,選擇相應的膨脹螺栓及鉆頭;埋好螺栓后,可用螺母配上相應的墊圈將支架或吊架直接固定在金屬膨脹螺栓上。

支、吊架安裝

(1) 支架與吊架所用鋼材應平直,無顯著扭曲。下料后長短偏差應在3mm范圍內,切口處應無卷邊、毛刺。

(2) 鋼支架與吊架應焊接牢固,無顯著變形,焊接前厚度超過4mm的支架、鐵件應打坡口,焊縫均勻平整,焊縫長度應符合要求,不得出現裂紋、咬邊、氣孔、凹陷、漏焊等缺陷。

(3)支架與吊架應安裝牢固,保證橫平豎直,在有坡度的建筑物上安裝支架與吊架應與建筑物的坡度、角度一致。

(4)支架與吊架的規格一般不應小于扁鋼30mm×3mm;角鋼25mm×25mm×3mm。

(5)嚴禁用電氣焊切割鋼結構或輕鋼龍骨任何部位。

(6)萬能吊具應采用定型產品,并應有各自獨立的吊裝卡具或支撐系統。

(7)固定支點間距一般不應大于1.5～2m。在進出接線盒、箱、柜、轉角、轉彎和變形縫兩端及丁字接頭的三端500mm以內應設固定支持點。

(8)嚴禁用木磚固定支架與吊架。
